服務支持Service
To first-class products
Quality service to meet customer needs
國內市場部
0510-83205379
24小時服務
國際貿易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江蘇省無錫市濱湖區梁通路19號免費咨詢熱線:
400-0833-980
小型樣品怎么使用直讀光譜儀檢測？
發布時間：2022-03-14 12:42:51 點擊：4872
直讀光譜儀對金屬樣品進行檢測，分析其具體各種元素的含量，但是對于樣品的基本要求在于，樣品與激發臺的接觸面應該要大于激發孔平面，但這樣的話，對于小尺寸的試樣不就不友好了嗎？來看下怎么解決。
夾具應用
開發各種夾具解決了線、棒試樣的分析問題。夾具可分為兩類，一類是豎直夾具，可分析直徑大于3mm的棒材，具體方法是用夾具夾住試樣并置于與電極相對位置（用定位器定位）進行激發測量。另一類是臥式夾具，可分析0.5~3mm的線材，具體方法是將線材用夾具平臥在激發孔上并與對電極垂直，同時用專用塑料罩放在試樣及夾具上部以免空氣進人激發臺。
不同的夾具使用不同的試樣處理方法，豎直夾具應磨平棒材頂端，平臥夾具應將線材表面用砂紙打磨處理，用這種方法選直徑相同的控樣控制，可以得到準確結果。
氮化硼片應用
氮化硼片法這是一項成熟技術，已應用多年，基本方法是用氮化硼作成一圓環，一般厚度為1mm，外徑與光電直讀光譜儀激發孔相同，內徑為5mm或8mm，將氮化硼片放在激發孔上，由于有效的激發孔徑減小，有些小試樣可以進行測量。

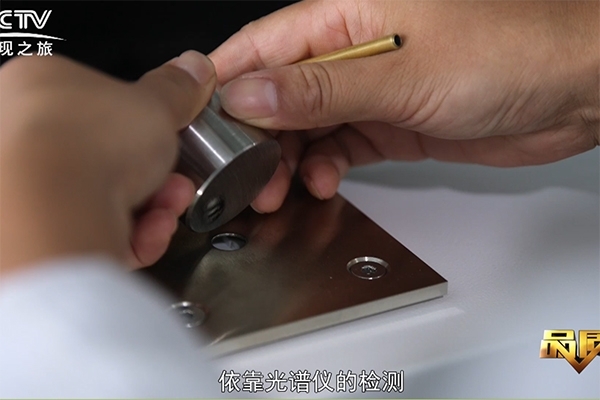

直讀光譜儀的檢測
鑲嵌
將小試樣用鑲嵌材料鑲嵌，將鑲嵌面制成一平面進行分析。
薄片
對于很薄的薄片（<1mm），可降低激光頻率，減小激發時間并同時用大塊金屬壓住薄片試樣以增加散熱能力進行測定。
直讀光譜儀的小試樣檢測方法可采用上述方法。
上一篇：氬氣純度對直讀光譜儀碳檢測的影響 下一篇：使用紅外碳硫儀中需要注意的問題
